Kalotten

Kalotten für Trapez­blech und Wellprofile

Unsere Kalotten sorgen für eine sichere und stabile Obergurtbefestigung von Trapezprofilen. Sie dichten ab und verteilen die Kraft gleichmäßig.

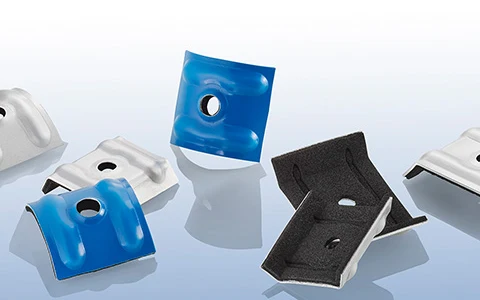

Kalotten in Blau, Schwarz und Alu natur mit Dichtung auf hellem Grund

Merkmale

Was eine Kalotte am Dach leistet

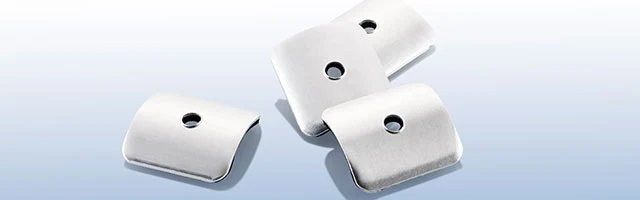

Weiß beschichtete Kalotten mit Bohrung für die Schraube

Abdichtung und Kraftverteilung

Kalotten für Trapezblech mit aufvulkanisiertem EPDM in Grau oder Schwarz oder mit aufgeklebtem Moosgummi ermöglichen eine sichere Abdichtung und eine gleichmäßige Kraftverteilung bei der Dachbefestigung.
GurtbreiteWinkelKalotte, Breite 32 bis 50 mmInnenloch 7,2 mm für die Befestigung am Obergurt

Mehr Tragfähigkeit

Die Kalotte steigert die Tragfähigkeit der Dachbefestigung und damit die Gebrauchslasten. Sie liegt auf dem Obergurt und stützt sich auf beide Stege.
Kalotten aus Alu natur, die Unterseite mit schwarzem EPDM

Hohe Dichtwirkung

Besonders dicht wird die Verbindung mit aufvulkanisiertem EPDM. Das Gummi ist fest mit dem Metall verbunden und kann nicht verrutschen.

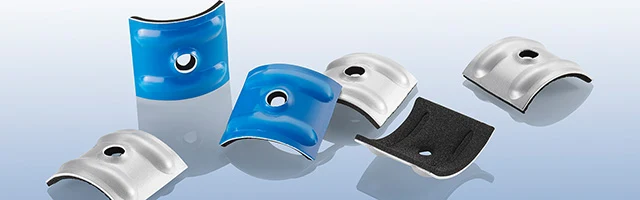

Kalotten in Blau, Alu natur und Schwarz mit Bohrung für die Schraube

Für Dach und Fassade

Lieferbar in Alu natur und vielen RAL-Farben für Dach und Fassadenverkleidung, außerdem in Edelstahl.

Auf jeder Rippe sicher befestigt.

Reihe verschraubter Kalotten aus Aluminium auf der Obergurt-Rippe eines Trapezblechdachs

Wellenprofile

Auf dem Wellenberg oder im Wellental

Für Wellprofile lässt sich das Dach auf zwei Arten befestigen: oben auf dem Wellendach oder mit einer negativen Kalotte im Wellental.

Für Photovoltaik-Anlagen gibt es eine eigene Ausführung mit Gewindebuchse. Zu den Solar-Kalotten

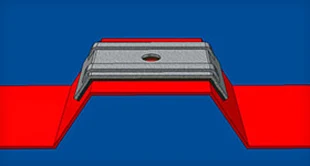

Modell einer Kalotte auf einem Trapezprofil
Kalotte auf Trapezprofil

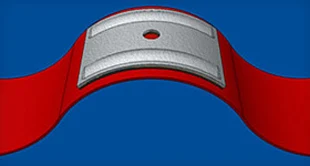

Modell einer Kalotte auf einem Wellprofil
Kalotte auf Wellprofil

In Alu natur und in vielen RAL-Farben.

Pulverbeschichtetes Stahlblech in Himmelblau mit feiner Struktur und Kantung

Abmessungen

Technische Daten der Kalotten

Alle Kalotten haben ein Innenloch von 7,2 mm. Weitere Profile fertigen wir gern nach Ihrer Zeichnung.

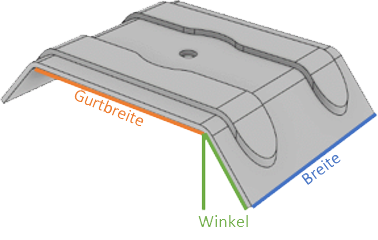

Maßskizze einer Kalotte auf Trapezform mit Gurtbreite, Winkel und Breite
Trapezform

Trapezform

Kalotten für Trapezprofile
WK 30/200Gurtbreite: 20 mmWinkel: 23°Breite: 38 mm
WK 29/124Gurtbreite: 20 mmWinkel: 35°Breite: 38 mm
WK 21/16Gurtbreite: 21 mmWinkel: 16°Breite: 38 mm
WK 26/15Gurtbreite: 26 mmWinkel: 15°Breite: 38 mm
WK 45/333Gurtbreite: 23 mmWinkel: 30°Breite: 38 mm
WK 150/45Gurtbreite: 25 mmWinkel: 27°Breite: 38 mm
WK 30/153Gurtbreite: 24 mmWinkel: 30°Breite: 38 mm
WK SpundwandGurtbreite: 26 mmWinkel: 50°Breite: 38 mm
WK TRP40Gurtbreite: 30 mmWinkel: 29°Breite: 38 mm
WK 40/167Gurtbreite: 34 mmWinkel: 23°Breite: 38 mm
WK 33/48Gurtbreite: 33 mmWinkel: 48°Breite: 38 mm
WK 30/150Gurtbreite: 35 mmWinkel: 34°Breite: 38 mm
WK TL75Gurtbreite: 36 mmWinkel: 40°Breite: 38 mm
WK 40/183Gurtbreite: 41 mmWinkel: 17°Breite: 38 mm
WK 35/207Gurtbreite: 41 mmWinkel: 32°Breite: 38 mm
WK 41/39Gurtbreite: 41 mmWinkel: 39°Breite: 38 mm
WK 30/220Gurtbreite: 41 mmWinkel: 45°Breite: 38 mm
45/30Gurtbreite: 45 mmWinkel: 30°Breite: 32 mm
45/40Gurtbreite: 45 mmWinkel: 40°Breite: 32 mm
28/52Gurtbreite: 28 mmWinkel: 52°Breite: 40 mm
KD 58Gurtbreite: 50 mmWinkel: 36°Breite: 40 mm
E 50Gurtbreite: 54 mmWinkel: 32°Breite: 45 mm
45/150 SolluxGurtbreite: 25 mmWinkel: 27°Breite: 50 mm

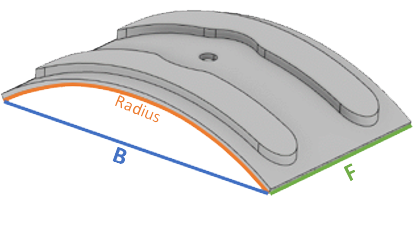

Maßskizze einer Kalotte auf Wellenform mit Radius
Wellenform

Wellenform

Kalotten für Wellprofile
18-76Radius: 24Breite: 25 mmAusführung: ohne Sicke
18-76Radius: 24Breite: 40 mmAusführung: ohne Sicke
55-177Radius: 48Breite: 45 mmAusführung: ohne Sicke
WK 18/76Radius: 24Breite: 38 mmAusführung: mit Sicke
WK 27/111Radius: 33Breite: 38 mmAusführung: mit Sicke
WK 55/177Radius: 48Breite: 38 mmAusführung: mit Sicke

Farben

Kalotten gibt es in Alu natur und in den RAL-Farben 1015, 3000, 3005, 3009, 3011, 3020, 5008, 5009, 5010, 5014, 5017, 6003, 6005, 6007, 6009, 6011, 6020, 6021, 7005, 7012, 7015, 7016, 7022, 7024, 7031, 7032, 7035, 7038, 7042, 8004, 8011, 8012, 8014, 8016, 8017, 8019, 9001, 9002, 9005, 9006, 9007, 9010 und 9011, dazu S300 Ziegelrot und S100 Grün. Weitere RAL-Farben auf Anfrage.

Gestapelte hellgraue Trapezbleche auf Kanthölzern, Blick auf das Profil

Weitere Profile fertigen wir gern nach Ihrer Zeichnung.

Sie brauchen eine Kalotte für ein bestimmtes Profil? Schicken Sie uns die Maße oder eine Zeichnung.
