Solar-Kalotten
Solar-Kalotten für Photovoltaik-Dachanlagen
Die sichere Befestigung für Photovoltaik auf Stahltrapezblech. Unsere Solar-Kalotten aus Aluminium sind eine Weiterentwicklung der Standardkalotte und speziell für die Solarbranche entstanden.
Montage
Frei positionierbar auf dem Obergurt

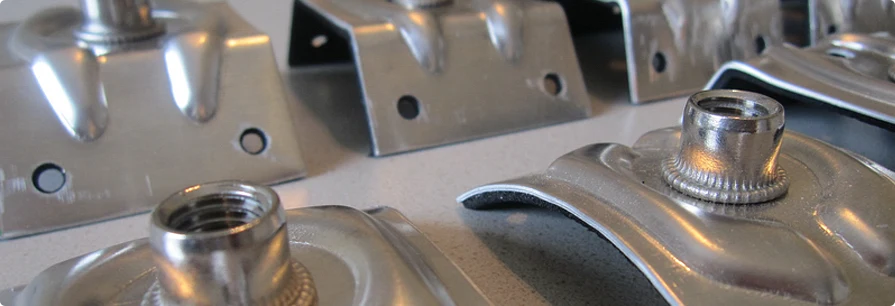

Die Gewindebuchse M10 ist fest mit der Kalotte verbunden. So lassen sich Solar- und Photovoltaik-Anlagen sicher, dicht und schnell montieren.
Direkt auf dem Trapezblech
Die Solar-Kalotten eignen sich für die direkte Montage auf Stahlblech ab 0,63 mm. Eine Befestigung in der Unterkonstruktion ist grundsätzlich nicht nötig. Das ist ideal bei Hallen mit großem Pfetten- oder Sparrenabstand.

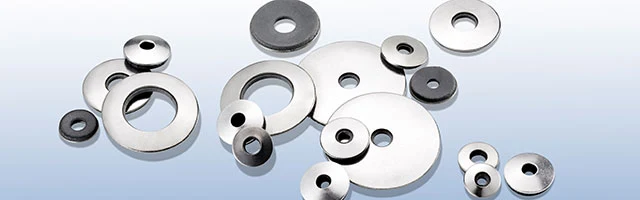

Vier Schrauben, vier Dichtscheiben
Jede Solar-Kalotte wird mit vier Bohrschrauben direkt am Trapezblech verschraubt und mit Dichtscheiben abgedichtet. Ab einer Gurtbreite von 42 mm (SK 50) kommen zwei weitere Schrauben am Obergurt dazu.
Schnell nachgerüstet
Weil Sie die Position frei wählen, geht die Montage beim Nachrüsten schneller. Die bestehende Befestigung wird nicht demontiert, und in vorhandene Abdichtungen wird nicht eingegriffen.
Für Photovoltaik auf Hallendächern aus Stahltrapezblech.
Technik
Durchdacht bis ins Detail
Längere Schenkel, breitere Auflage
Dazu kommen eine seitliche Verstärkung und eine integrierte Dichtung.
Edelstahl-Blindnietmutter
Mit größerem Bund von 19 mm. Wahlweise gibt es die Kalotte mit Innenloch 13 mm für die Stockschraubenbefestigung.
Vier seitliche Lochungen
Geeignet für die Befestigung mit Bohrschrauben 4,8 mm.
Für Solar- und Photovoltaik-Anlagen.

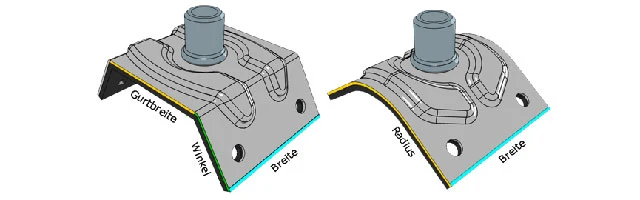

Abmessungen
Technische Daten der Solar-Kalotten
Sofort verfügbar sind Kalotten in Natur für die Profile 35/207, 40/183, 45/333, 50/250, 45/150 Sollux, 26/15 und 70/18 Spundwand sowie für die Wellprofile 76/18 und 177/55.

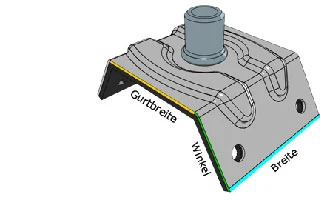

Trapezform
| Profil | Gurtbreite | Winkel | Breite |
|---|---|---|---|
| 150-45 und 30-153 | Gurtbreite: 25 | Winkel: 27° | Breite: 49 mm |
| 32-35 | Gurtbreite: 32 | Winkel: 35° | Breite: 49 mm |
| SABTL 75 | Gurtbreite: 36 | Winkel: 40° | Breite: 49 mm |
| 35-207 | Gurtbreite: 41 | Winkel: 32° | Breite: 49 mm |
| 40-183 | Gurtbreite: 41 | Winkel: 17° | Breite: 49 mm |
| E 50 | Gurtbreite: 54 | Winkel: 32° | Breite: 49 mm |
| 26-15 | Gurtbreite: 26 | Winkel: 15° | Breite: 49 mm |
| Spundwand 70/18 | Gurtbreite: 26 | Winkel: 50° | Breite: 49 mm |
| 45-17 | Gurtbreite: 45 | Winkel: 17° | Breite: 49 mm |

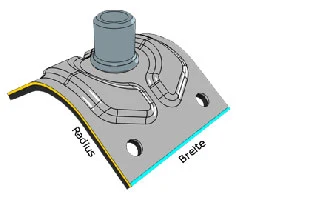

Wellenform
| Profil | Radius | Breite |
|---|---|---|
| 18-76 | Radius: R 24 | Breite: 49 mm |
| 177-55 | Radius: R 48 | Breite: 49 mm |
Alle Solar-Kalotten gibt es mit Innenloch 13 mm für die Stockschraubenbefestigung oder mit Einpresshülse und Gewinde M10.
Sicher, dicht und schnell montiert.
Sie planen eine Photovoltaik-Anlage auf einem Hallendach? Nennen Sie uns das Profil, wir beraten Sie gern.
